- Dans chaque coin un carré noir pour agrandir proportionnellement ou pas selon l'état droit de la souris.
- Des points de contrôle de chemin de dessin composé de carré qui change de couleur selon l'utilisation de chaque outil de dessin.
- Du rectangle à quadrillage rouges ou blancs pour déplacer l'ensemble.
- D'une flèche indiquant le sens du tracé.
- D'une croix indiquant le centre de la sélection.
- Du numéro d'index de chaque point de contrôle.
- Certains symboles ne s'affichent que s'ils sont validés dans l'affichage des préférences.
- Le curseur s'adapte quand il survole chacun des symboles.
Pour positionner une cotation.
Pour déplacer la sélection avec le bord rouge et blanc.
Pour déplacer les points de contrôle de chemin.
Pour positionner les segments de droite perpendiculaire.
Pour positionner les segments de droite parralèlle.
Pour indiquer la rotation des segments.
Pour indiquer le temps de dessin.
Pour l'outil de sélection
L'affichage de certains symboles permet de visualiser quels sont les éléments actifs :
D'une pastille jaune qui permet d'insérer des cotations quand vous les tracer vous pouvez les associer à une règle de déplacememt pour que les cotations se déplace ou meuvent en rotation (aussi) avec la sélection.
Couleur des points de contrôle de dessin
L'option Points de Ctrl en couleur de la boîte de dialogue Préférences permet d'afficher les points de contrôle de chemin de dessin ou des points d'inflexions pour les splines ou les courbe de Bezier* avec des couleurs différentes selon leur type :
points de début de tracer en rouge,
points de ligne en cyan,
points d'arc en vert,
points d'arc inverse en jaune,
points de spline cubique en bleu électrique,
points de spline quadratique en bleu acier,
points de Bézier en vert-pomme,
points des demi-cercles avec la couleur glycine,
points des demi-cercles inverse de la couleur du mastic.

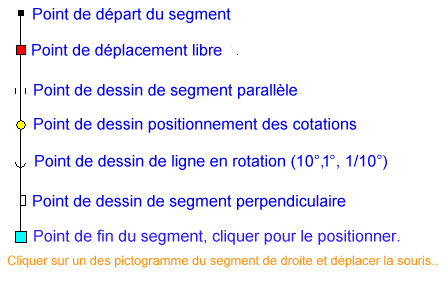

Avec l'outil de sélection et une ligne sélectionnée, les pastilles s'affichent:
Déplacer le curseur de la souris sur une des pastilles, et selon sa fonction vous obtiendrez le dessin correspondant.
Dans le cas des parallèles si vous appuyez simultanément sur la touche CTRL cette parallèle se déplace perpendiculairement à la sélection.
Quand un segment de droite est sélectionné, alors deux nouveaux boutons s'affichent pour obtenir le méme résultat :
Perpendiculaire
Parallèle.
- La fonction de Reconnaissance des points de contrôle de chemin permet de tracer des segments de droites sur des points coïncidents : des points ayant des positions similaires ou caractéristiques. En fait ces lignes se dessinent quand un angle remarquable est déterminé (tous les 15°). Elle est active cette «option» quand vous cliquez sur cette case à cocher.
- Quand des segments de droite s'affichent une fenêtre glissante s'affiche aussi pour indiquer les distances et les angles de ceux ci, un système intelligent de représentation en couleurs permet de les différencier.
- Comme les longueurs les plus importantes sont affichées en premier, les longueurs les plus petites s'affichent ensuite.
- Pourquoi : quand votre souris s'approche de plusieurs points qui peuvent être dans son prolongement alors plusieurs coïncidences sont déterminées
- Quand le curseur de la souris se positionne à la verticale ou à l'horizontale des points de contrôle.
- Quand le curseur de la souris se positionne selon un angle de 15°.
- Quand le curseur de la souris se positionne dans le prolongement des coins d'encadrement du rectangle de sélection.
- Quand le curseur de la souris se positionne sur un des axes centrale du rectangle de la sélection.
- Quand au moins une de ces conditions est remplie, un ou plusieurs segment(s) de droite s'affiche(nt). D'une couleur différente à chaque fois pour les distinger.
- Si vous cliquez sur le mot reconnaissance, alors un menu «popup» permet de choisir quels seront parmis les angles remarquables ceux qui seront affichés.
- Plusieurs coïncidence sont à remarquer explication:
dispose de
nombreuses possibilitées.
Ce pictogramme affiche un menu pop-up qui permet d'exclure ou d'afficher certains symboles au choix. De façon temporairement car ceci n'est pas enregistré dans le fichier d'initialisation contrairement à ces mêmes options du dialogue
Ces deux touches pour régler (augmenter/diminuer) la taille des flèches de cotation. Apparaît quand une cotation est sélectionnée.
Cliquer sur cette case pour faire apparaître un réticule (elle devient rouge) : deux droites orthogonales dont l'intersection indique la position du curseur. Pratique pour «viser» en s'appuyant sur des éléments de dessin existant.
Positionnement horizontal des lignes, s'affiche quand l'outil de dessin des lignes est sélectionné.
Positionnement vertical des lignes, s'affiche quand l'outil de dessin des lignes est sélectionné.
Positionnement libre des lignes sans contrainte particulière, s'affiche quand l'outil de dessin des lignes est sélectionné.
Cliquer et déplacer le «slider» de réglage de la transparence celui-ci se nomme le canal alpha ( ce signe
).
Cliquer sur un de ces modificateurs pour changer le style du dessin des extrémités, soit carré ronde ou triangulaire. Le modificateur rond affiche périodiquement un «smiley» pour indiquer l'activité de ce logiciel.
Cliquer et déplacer le curseur de la souris sur ce triangle de réglage de l'épaisseur de tracé, si la touche Shift ou Ctrl est appuyée alors seule une extrémité est modifiée c'est selon. Dans le cas de la touche Shift, le début du chemin de dessin. Dans le le cas de la touche Ctrl la fin du chemin dessin.
Cliquez en restant appuyé ou bien cliquez successivement sur cette touche pour augmenter l'aperçu de la page.
Cliquez en restant appuyé ou bien cliquez successivement sur cette touche pour diminuer l'aperçu de la page.
Cliquez pour choisir le pas d'incrémentation du zoom. De cette façon le facteur du zoom est plus ou moins important!
